　　1. 金屬線槽橋架的制造應契合JB/T10216-2000，《電控?配電用電☆纜橋架》和 C06：200?0《鋁合金電纜橋架技術規程》。

　　2. 鋁合金槽式橋架及附件必需符合**◇及行業有關規則。

　　3 .橋架用鉚釘應?契合GB12615-2004《封閉型平圓頭抽芯鉚釘》等規范的規則。

　　4. 外觀：橋架內部須平整潤滑，無劃痕，外部不應?有銳邊、毛刺或損傷電纜絕緣的凸出局部。

　　5 .金屬線槽橋架梯邊采用雙梯邊方式

　　6. 金屬線槽橋架梯邊厚度不低于3mm

　　7. 金屬線槽橋架橋架底板、蓋板、隔板及附件厚度選用契合以下要求：

　　電纜橋架的底板、蓋板、兩頭隔板?的厚度應滿足δ≥2.5mm ，銜接片厚度保證與雙梯邊橋架壁厚相反，長度不小于220 mm。

　　5.8 防止積存雨水，增加腐蝕，蓋板制造為平板式構造。并且保證與電纜橋架協調、配合，蓋板數量依據清單要求配置。

　　9. 與電?纜橋架銜接方式為壓扣銜接。壓扣可以保證重復運用，裝置簡便，固定結實。

　　10. 雙梯邊槽式橋架的蓋板一端配?鉚護頭，護頭用于壓蓋板對接縫，具有防雨作用。

　　11 焊縫外表保證平滑平均，焊縫不應有漏焊、裂紋、燒穿、未熔合、外表氣孔、焊瘤等缺陷，焊縫咬邊深度不大于0.5mm。

　　12 .凸彎通和凹彎通(也稱上彎通、下彎通)要求兩邊焊接。

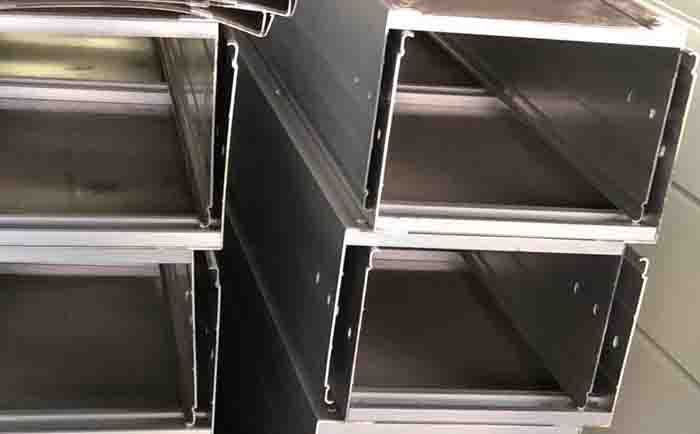

上圖：金屬線槽橋架產品實物

　　13 .外表采用陽極氧化?處置，鋁合金橋架外表處置的氧化膜厚度契合下表的AA10級規則：

　　級別要求均勻膜厚*小均勻膜厚

　　AA10108

　　AA151512

　　14 制造精度。

　　橋架的長度偏向：長度2-3米時，偏向為+3mm。

　　橋架的寬度偏向：

　　l. 當寬度大于400時，偏向為+3mm;

　　l. 當寬度小于、等于400時，偏向為+2mm;

　　l .蓋板寬度取正偏向，底取負偏向。

　　金屬線槽橋架外表立體度允許偏向每米不大于4mm。

　　在金屬線槽橋架銜接上

　　l. 鉚接必需緊?密，不得有松動景象，鉚邊不得開裂。

　　l. 鉚釘銜接要結實，不得有滑牙景象。

　　l .制件焊接應采用氣體維護電弧焊，焊縫外表應?平滑平均，不應有漏焊、裂紋、燒穿、未熔合、焊瘤等缺陷。

　　16.金屬線槽橋架零碎應有牢靠的接地裝置，連接處電阻值不大于0.00033Ω。

　　17. 金屬線槽橋架的荷載。

　　上文總結和整理廣州金屬線槽橋架基本要求，希望對大家有所幫助。
