    廣州電纜橋架是如何安裝的呢?

    時間: 2020-05-21    來源: 協合電氣    作者: 小協    閱讀數: 859

           廣州電纜橋架是如何安裝的呢?

    •   廣州電纜橋架的介紹

    •   廣州電纜橋架的分類

    •   槽式、托盤電纜橋架的區別

    •   廣州電纜橋架安裝

      一.廣州電纜橋架的介紹

      廣州電纜橋架定義:是使電線、電纜、管纜鋪設達到標準化、系列化、通用化的電纜鋪設裝置。

      廣州電纜橋架用途:電纜橋架適用于電壓10千伏以下的電力電纜以及控制電纜、照明配線等室內、室外架空電纜溝、隧道的敷設。

      廣州電纜橋架優點:橋架具有品種全、應用廣、強度大、結構輕、造價低、施工簡單、配線靈活、安裝標準、外形美觀、維護檢修方便等

      二.廣州電纜橋架的分類

      按材料分:

      ⒈鋼制電纜橋架

      ⒉鋁合金電纜橋架

      ⒊玻璃鋼電纜橋架

      ⒋防火阻燃橋架

      按形式分

      ⒈托盤式

      ⒉梯級式

      ⒊組合式

      ⒋槽式

      按表面處理分類

      ⒈冷鍍鋅

      ⒉噴塑

      ⒊噴漆

      ⒋熱鍍鋅

      ⒌熱噴鋅

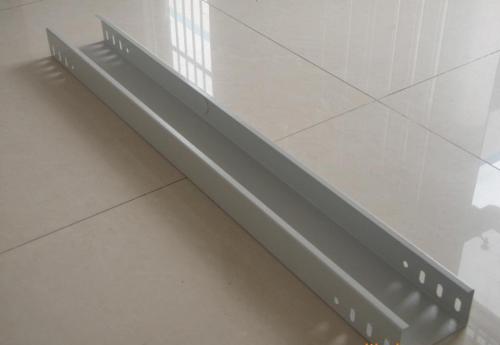

    廣州電纜橋架廠家的產品

    上圖:廣州電纜橋架廠家的產品


      三.槽式、托盤電纜橋架的區別

      槽式電纜橋架主要用于敷設截面小但數量多的電線電纜。

      托盤式纜橋架主要用于敷設截面大數量較少的電力電纜

      ⑴槽式電纜橋架是一種全封閉型電纜橋架。它*適用于敷設計算機電纜、信電纜、熱電偶電纜及其它高敏系統的控制電纜等。它對控制電纜的屏蔽干擾和重腐蝕環境中電纜的防護都有較好效果。槽式電纜橋架護罩隨槽體配套供貨,其他配件與梯級式、托盤式橋架通用。

      ⑵托盤式纜橋架是石油、化工、輕工、電視、電訊等方面應用*廣泛的一種。它具有重量輕、載荷大、造型美觀、結構簡單、安裝方便等優點。它既適用于動力電纜的安裝,也透用于控制電纜的敷設。托盤式電纜橋架其表面處理分為鍍和噴漆兩種,在重腐蝕環境中可特殊防腐處理。托盤式電纜橋架備有護罩,需要配護罩時可在訂貨時注明或按照護罩型號訂貨,其所有配件與托盤式、槽式橋架通用。

        四.廣州電纜橋架安裝

      (一)施工準備

      1、材料

      電纜橋架應具有出廠合格證。

      電纜橋架內外應光滑、平整,無棱刺、無扭曲變形,其型號、規格應符合設計要求。

      所采用的緊固件、連接件均應鍍鋅處理,所采用的支架、吊架均應做防腐處理。

      電纜橋架及支架等的外表面不應有磨損、劃痕。



            2、機具設備

      手動工具:組合電工工具箱、臺虎鉗。

      電動工具:切割機、電焊機、電動無齒鋸、手電鉆、沖擊鉆。

      測試器具:鉛筆、卷尺、線墜、墨斗等。

      其他工具:噴燈、錫鍋、高凳、梯子。



           希望這篇從介紹廣州電纜橋架的分類,區別對大家了解廣州電纜橋架有所幫助。
