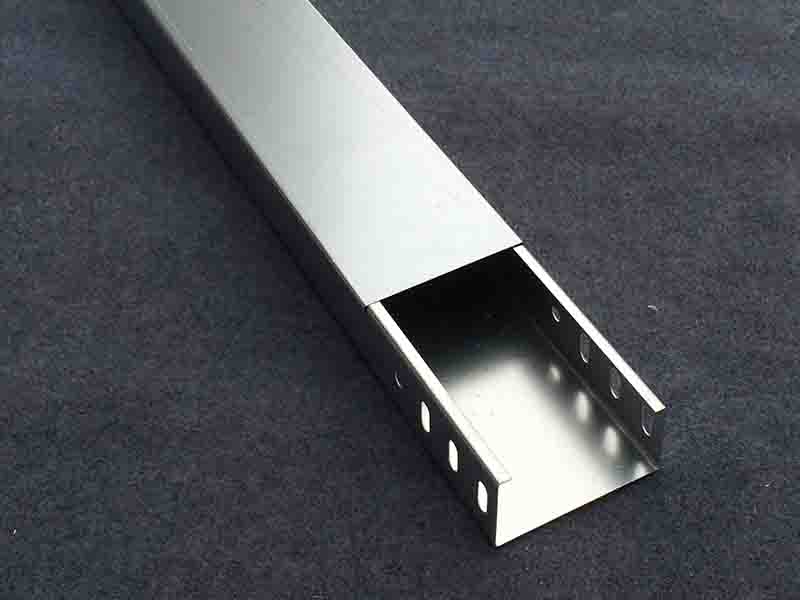

金屬線槽電纜橋架

      金屬線槽電纜橋架：

　　產品品牌 :廣州協合

　　所屬類別 :金屬橋架

　　產品材質 :金屬

　　產品價格 :立即聯系我們獲取**報價~

　　生產商 :廣州協合電氣橋架生產廠家

     金屬線槽電纜橋架簡介：

　　1.電纜橋架一般寬度>200mm，金屬線槽寬度<200mm。

　　2.電纜橋架主要用于敷設電纜，金屬線槽主要用于敷設導線。

　　3.電纜橋架型式有梯式、槽式、托盤式、組合式等多種，而在材質和防腐處理方面又分鋁合金、玻璃鋼、冷(熱)軋鋼板鍍鋅、噴涂等。金屬線槽就一種，一般用熱軋鋼板作成。

　　4.電纜橋架敷設時一般應考慮其荷載、撓度、填充率。

　　5.金屬線槽約等于槽式電纜橋架，只不過某些金屬線槽尺寸較小罷了(地面線槽除外)。有些從橋架下來需接到配電柜的線都是走到金屬線槽里再接入配電柜

　　6.橋架有好多種、是開放式的，線槽多數是封閉的(塑料&金屬)

　　7.兩種敷設方式載流量不同

　　8.橋架一般裁質是冷軋鋼板，而線槽用的是鍍鋅鐵皮。

　　9.既然規范有對橋架、金屬線槽的分別說明，它們在材質方面就有區別。《民用建筑電氣設計規范》上有對應條款的要求。

      金屬線槽電纜橋架優勢：

　　1. 以金屬為基的合金總稱。首要合金元素有銅、硅、鎂、鋅、錳，非必須合金元素有鎳、鐵、鈦、鉻、鋰等。

　　2. 金屬密度低，但強度比較高，挨近或超越優質鋼，塑性好，可加工成各種型材，具有優秀的導電性、導熱性和抗蝕性，工業上廣泛運用，運用量僅次于鋼。

　　3. 金屬橋架兩大類：鑄造鋁合金，在鑄態下運用;變形鋁合金，能接受壓力加工，力學功能高于鑄態。可加工成各種形狀、標準鋁合金材。首要用于制作航空器件、平常生活用品、修建用門窗等。

　　4. 金屬線槽橋架具有外觀美麗、布局簡略、款式共同、荷載才能大、重量輕等特色。鋁合金槽式橋架表面陽極氧化后，它不光抗腐蝕、還有抗電 磁攪擾，尤其是抗屏蔽攪擾，這是鋼制橋架不行代替的。鋁合金橋架在現代工業、現代國防、現代高科技，有著無足輕重的實用價值。

　　5. 優秀的高抗腐蝕功用，適用于電廠、化工、石化等各個領域，格外適用于具有高腐蝕環境的場所。揉捏成型的梯邊和橫檔使橋架表面光亮，合理的加工技術和銜接方法，使橋架裝置便利，其間大跨距盤式直通能夠滿意6米的承載力。鋁合金盤式底板，根據需要可選用平板布局或凸飾沖壓布局。

     金屬線槽電纜橋架特點：

　　1. 金屬線槽橋架的強度和鋼制橋架相當，質量卻只有鋼制橋架的一半，在橋架材質里鋁合金材質是質量*輕的，安裝比較輕松便捷，其輕質高強的特性常常受到工程人員的喜愛。

　　2. 金屬線槽橋架表面噴砂氧化生成一層天然的氧化保護膜，對大氣和化學介質具有很強的耐腐蝕能力，在沿海臨霧地區、高濕度和有腐蝕性的環境中，更能顯示出鋁合金槽式橋架的獨特抗腐蝕性能。

　　3. 金屬線槽橋架外表美觀，可以起到一定的裝飾作用。荷載能力大，壽命是鋼制橋架的5倍以上。

　　4.鋼制金屬線槽橋架在非常低的溫度下仍能保持其韌性，而不會像碳鋼那樣變脆，鋁是熱和電的良導體，所以金屬線槽橋架散熱性能較好。槽式橋架采用1060鋁板制作，該鋁板鋁含量高達99.6%以上，無論是導電性，耐磨性能都非常有優勢，常用于室外安裝，如果用其他材質容易導致生銹，所以如果室外安裝建議選擇鋁合金材質。

     金屬線槽電纜橋架鑒別方法：

　　(1)確定橋架寬度、層數、支撐點的型式和間距、以及電纜在各層橋架上的分布。

　　(2)計算每層電纜的均布荷載(kN/ m2),初步確定橋架的型號、規格。

　　(3)按**的電纜總均布荷載值來驗算橋架強度。驗算式如下：

　　Q使用=q1+q2

　　式中：q1 --電纜的均布荷載(各層的均布荷載中取**值)(kN/

　　m2)，均布荷載是托盤、梯架或電纜槽的荷載;

　　q2--考慮電纜敷設或檢修時,人的重量等效的均布荷載(kN/

　　m2),q2值的計算，人的重量一般按p=90kg計。

　　表示集中荷載和均布荷載的彎距

　　按**彎距相等的條件折算：

　　令pι/4=q2ι2/8則q2=2p/ι

　　∵P=90kg

　　∴q2=180/ι

　　式中：P--1人的荷載(kg)

　　ι--1個支撐點間距(若支點間距不等時取**值)(m)

　　q2--1 人的等效均布荷載(kg/m)

　　根據上述初步確定的橋架型號、規格及支點間距,查閱生產廠家的樣本資料,反復核查間距和橋架型號,直至滿足負荷要求為止。

　　(4)撓度

　　撓度值如何取定,目前尚無明確的規定,在重負區顯然應考慮減小繞度,這意味著鋼材的用量會相應增加,因此,計算時只要充分利用鋼材的**允許應力,并保證有足夠的安全系數,一般**撓度與跨距(支撐點間距)之比取1/250~1/150為宜。

     金屬線槽電纜橋架用途：

　　鋼制金屬線槽橋架，它具有結構簡單、式樣新穎、載荷大、重量輕、耐腐蝕、使用壽命長、安裝方便、適用于一般環境地區，在沿海臨霧地區、高濕度和有腐蝕性的環境中，更能顯示出金屬線槽的獨特抗腐蝕性能。

　　電纜橋架執行標準【含國標厚度說明】：

　　電纜橋架厚度**標準(國標厚度)

　　JB/T：中國機械行業(含機械、電工、儀器儀表等)推薦性行業標準

　　GB：**強制標準，簡稱“國標”

　　GB/T：**推薦標準，簡稱“國標推薦”

　　CECS：中國工程建設標準化協會

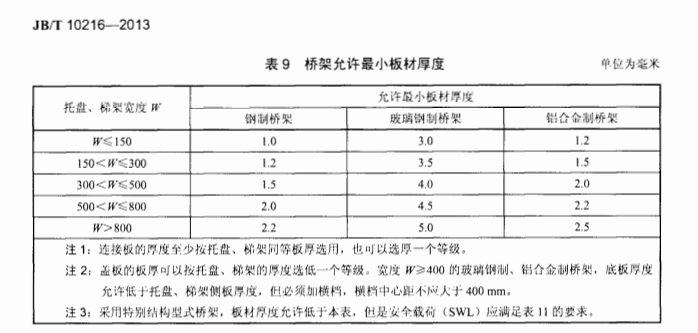

　　《JBT10216-2013 電控配電用電纜橋架》

      電纜橋架厚度**標準(國標厚度)：
