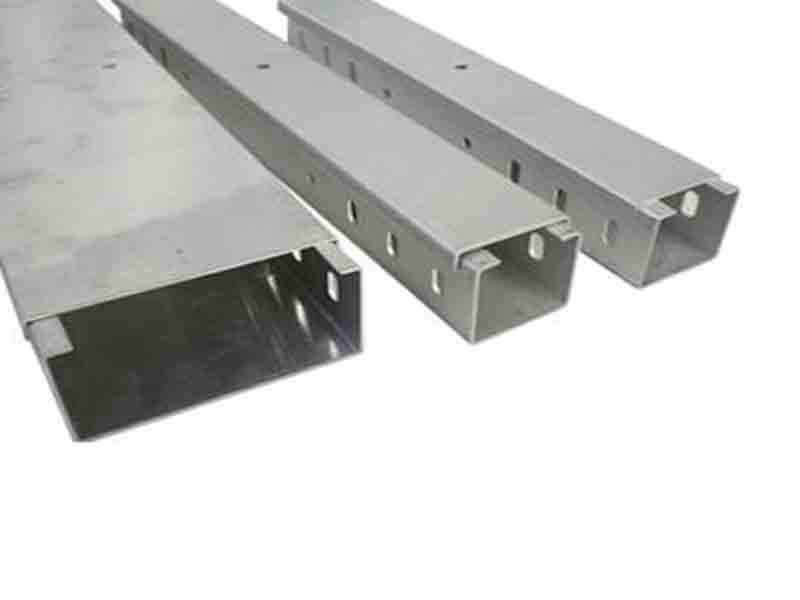

防火高壓橋架

       防火高壓橋架：

　　高壓防火橋架是電力電纜的一種，是指用于傳輸10KV-35KV(1KV=1000V)之間的電力電纜，多使用于電力傳輸的主干道。

　　防火高壓橋架：

　　產品品牌 :廣州協合

　　所屬類別 :金屬橋架

　　產品價格 :立刻聯絡我們獲取**報價~

　　生產商 :廣州協合電氣橋架生產廠家

　　電纜簡介：

　　從內到外的組成部分包括導體、絕緣、內護層、填充料(鎧裝)、外絕緣。當然，鎧裝高壓電纜次要用于地埋，可以抵抗空中上高強度的壓榨，同時可避免其他外力損壞。

     電纜品種：

　　高壓電纜次要品種有YJV電纜、VV電纜、YJLV電纜、VLV電纜。

　　YJV電纜全稱交聯聚乙烯絕緣聚氯乙烯護套電力電纜(銅芯)

　　VV電纜全稱聚氯乙烯絕緣聚氯乙烯護套電力電纜(銅芯)

　　YJLV電纜全稱交聯聚乙烯絕緣聚氯乙烯護套鋁芯電力電纜

　　VLV電纜全稱聚氯乙烯絕緣聚氯乙烯護套鋁芯電力電纜

　　由于銅導體的出色導電性能，越來越多的工程采用銅芯電力電纜作為供電系統的主干道，而鋁芯電力電纜的使用則較少，尤其是在越高壓的電力系統中，選擇銅芯電纜的就越多。

     電纜運用特點：

　　1、電纜導體的允許臨時**工作溫度為90℃。

　　2、短路時(*長持續時間不超越5 秒)電纜導體的**溫度不超越250 ℃。

　　3、電纜敷設時的環境溫度不得低于0℃。

　　4 、電纜的*小彎曲半徑：三芯電纜不小于電纜外徑的15倍;單芯電纜不小于電纜外徑的20倍。

　　5、電纜的工頻額外電壓U0/U為0.6/1kV~26/35kV 。U0：電纜設計用的導體對地或金屬屏蔽之間的額外工 頻電壓，稱相電壓;U：電纜設計用的導體間的額外工頻電壓，稱線電壓;Um：設備可接受的“**系 統電壓”的**值。

     引起高壓電纜事故的緣由：

　　1、安裝時沒有嚴峻按照工藝施工或工藝規則沒有思索到可以出現的成果。竣工驗收采用直流耐壓實驗構成接頭內構成反電場招致絕緣破壞。

　　2、高壓電纜材料本身和電纜制造，敷設，終端制造等進程中不可避免存在的缺陷，受運轉中的電熱、化學、環境等要素影響，電纜的絕緣會發作不同程度的老化，而這種老化終會招致電纜缺點的發作。

　　3、因密封處置不善招致。中間接頭必需采用金屬銅外殼外加PE或PVC絕緣防腐層的密封結構，在現場施工中保證鉛封的密實，這樣有效的保證了接頭的密封防水功用。

　　4、現場條件比較差，電纜和接頭在工廠制造時環境和工藝要求都很高，而施工現場溫度、濕度、灰塵都不好控制。

　　5、電纜施工進程中在絕緣表面難免會留下粗大的滑痕，半導電顆粒和砂布上的沙粒也有可以嵌入絕緣中，另外接頭施工進程中由于絕緣暴露在空氣中，絕緣中也會吸入水分，這些都給暫時安全運轉留下隱患。

     防火電纜橋架裝置要求：

　　(1)槽式大跨距電纜橋架由室外進入建筑物內時,橋架向外的坡度不得小于1/100。(2)電纜橋架與用電設備交越時,其間的凈距不小于0.5m。

　　(3)兩組電纜橋架在同一高度平行敷設時,其間凈距不小于0.6m。(4)在平行圖上繪出橋架的路由,要注明橋架終點、起點、拐彎點、分支點及升降點的坐標或定位尺寸、標高,如能繪制橋架敷設軸側圖,則對資料統計將更準確。

　　直線段：注明全長、橋架層數、標高、型號及規格。拐彎點和分支點:注明所用轉彎接板的型號及規格。升降段：注明標高變化,也可用部分大樣圖或剖面圖表示。

　　(5)橋架支撐點, 如立柱、托臂或非規范支、構架的間距、裝置方式、型號規格、標高,可贊同在立體上列表闡明,也可分段標出用不同的剖面圖、單線圖或大樣圖表示。

　　(6)電纜引下點地位及引下方式,一般而言,大批電纜引下可用垂直彎接板和垂直引上架,大批電纜引下可用導板或引管,注明引下方式即可。

　　(7)電纜橋架宜高出空中2.2米以上,橋架頂部距頂棚或其它障礙物不應小于0.3米,橋架寬度不宜小于0.1米,橋架內橫斷面的填充率不應超越50%。

　　(8)電纜橋架內纜線垂直敷設時,在纜線的上端和每距離1.5米處應固定在橋架的支架上,程度敷設時, 在纜線的首、尾、轉彎及每距離3~5米處停止固定。

　　(9)在吊頂內設置時,槽蓋開啟面應堅持80毫米的垂直凈空,線槽截面利用率不應超越50%。

　　(10)布放在線槽的纜線可以不綁扎,槽內纜線應順直,槽內纜線應順直,盡量不穿插,纜線不應溢出線槽,在纜線進出線槽部位, 轉彎處應綁扎固定。垂直線槽布放纜線應每距離1.5米固定在纜線支架上。

　　(11)在程度、垂直橋架和垂直線槽中敷設線時,應對纜線停止綁扎。4對線電纜以24根為束,25對或以上主干線電纜、光纜及其它信號電纜應依據纜線的類型、纜徑、纜線芯數分束綁扎。綁扎間距不宜大于1.5米,扣間距應平均,松緊過度。

　　(12)橋架程度敷設時,支撐間距普通為1.5-3m,垂直敷設時固定在建筑物構體上的間距宜小于2m。

     電纜橋架型式及種類的選擇：

　　1、需屏蔽電氣攪擾的電纜網路或有防護內部(如：有腐蝕液休，易燃粉塵等環境)影響的要求時，應選用(FB)類槽式復合型防腐屏蔽電纜橋架(帶蓋)

　　2、強腐蝕性環境應采用(F)類復合環氧樹脂防腐阻燃型電纜橋架。托臂、支架也要選用異樣資料，進步橋架及附件的使用壽命，電纜橋架。在容易積灰和其它需遮蓋的環境或戶外場所宜加蓋板。

　　3、除上述情況外，可依據現場還環境及技術要求選用托盤式、槽式、梯級式、玻璃防腐阻燃電纜橋架或鋼質普通型橋架。在容易積灰和其它需遮蓋的環境或戶外場所宜加蓋板。

　　4、在公共通道或戶外跨越路途段，底層梯級的底部宜加墊板或在該段運用托盤 。大跨距跨越公共通道時，可依據用戶要求進步橋架的載荷才能或選用行架。

　　5、大跨距(>3m)要選用復合型橋架(FB)。

　　6、戶外要選用復合環氧樹指橋架(F)。

     電纜橋架規格選擇：

　　1、復合環氧樹脂電纜橋架的寬度和高度就按下表選擇，并應契合電纜真充率不超越有關標準規范的規定值，動力電纜可取40-50%，控制電纜可取50-70%，另外需予留10-25%的式程開展余量。

　　2、各種彎通及附件規格應契合工程布置條件并與橋架相配套。

　　3、支、吊架規格的選擇，應按橋架規格、層數、跨距等條件配置。并應滿足荷載的要求。

　　4、橋架橫截面積的選擇見表橋架上電纜網絡中任一線路的**自動過電流維護的額定電流值或整定值(A) 橋架橫截面充許*小值(mm2)0-60 12961-100 258101-200 452201-400 645401-600 968

     關于電纜橋架的支、吊架的配置：

　　1、戶內支、吊短跨距普通采取1.5-3m。戶外立柱中跨距普通采取6m。

　　2、非直線段的支、吊架配置就遵照以下準繩。當橋架寬度<300mm時，應在距非直線段與直線結合處300-600m的直線段側設置一個支、吊架。當橋架寬度>300mm時，除契合下述條件外，在非直線段中部還應增設一個支、吊架。

　　3、拉擠玻璃鋼電纜橋架多層設置時層間中心距為200，250，300，350mm。

　　4、橋架直線段每隔50m應予留伸縮縫20-30mm(金屬橋架)。

　　四、防火：要求橋架防火的區段，必需采用鋼制或不燃、阻燃資料。

　　防火橋架簡介：

　　消防橋架是用原材料鍍鋅梯式橋架消費成型后，再送往防火烤漆加工廠停止防火烤漆加工，防火電纜橋架采用的是無毒型收縮防火涂料，該涂料可針對性的停止維護電纜。

     防火橋架優勢：

　　1、防火電纜橋架遇到低溫的狀況下，涂料外層會有收縮的景象，隔熱層，電纜橋架自身的鋼結構不會由于遭到火焰熄滅后外型邊的嚴重變形，承載能力也不會急速下降。

　　2.、防火電纜橋架耐沖擊，全密封360度無死角維護著電纜(線)遭到損傷，避免電纜(線)遭到外界的攪擾和腐蝕，還具有防塵效果。

　　3..防火橋架次要由玻璃纖維加強資料和無機黏合劑復合的防火板與金屬骨架復合以及其他的防火基材組成。

　　4.、鍍鋅槽式橋架經過加工外表處置防火涂料使得電纜橋架俗稱“防火電纜橋架”愈加鞏固荷載才能更強，防火功能極高，并且帶有耐腐蝕的功能，使用壽命長的特點。

　　5..外層加防火涂料，防火橋架遇火后不會熄滅，從而阻隔火勢蔓延，具有極端良好的防火阻火效果，又具有耐火、耐油、耐腐蝕、無毒、無污染，全體裝置方便，結構合理，使用壽命長，并且美觀，

　　6、美觀，電纜橋架外觀可以依照客戶需求來定制顏色，顯示有矮小上的覺得。

　　7.電纜裝置在電纜橋架中，環境整潔，打掃方便。防火涂料有涂層薄、耐火極限高、粘接力強的特點。

　　防火橋架特點：

　　⑴消防橋架次要由玻璃纖維加強資料和無機黏合劑復合的防火板與金屬骨架復合以及其他的防火基材組成。

　　⑵外層加防火涂料，防火橋架遇火后不會熄滅，從而阻隔火勢蔓延，具有極端良好的防火阻火效果。

　　⑶維護電纜不受損傷，外部的阻燃資料把電纜包裹在外面，避免由于呈現火災不測而燒傷電纜，又具有耐火、耐油、耐腐蝕、無毒、無污染。

　　⑷全體裝置方便，結構合理，使用壽命長，并且美觀。既安全可靠，又對電纜的維護**化，方便維修。電纜裝置在電纜橋架中，環境整潔，打掃方便。防火涂料有涂層薄、耐火極限高、粘接力強的特點。

     防火高壓橋架如何選擇：

　　1、消防橋架觸感

　　用手在電纜電線上偷偷拖動，有沒有刮觸感，怎樣觸感綿軟，并且延展性大，標明電纜電線的質量，可以購置。

　　2、消防橋架橋架外型

　　外型可否有質量認證體系書，有沒有合格證，資格證書也可以仿冒，在查詢時一定需看用心，可否標準。商標logo、規格型號、工作電壓等壓根信息內容可否完備，壓根信息內容不完備的一定不用購置。以便商業保險思索，裝配表層包裝，看電纜電線絕緣層維護保養層可否潤化、損壞。

　　3、消防橋架橋架價錢

　　價錢卻低得嚇人，這時候一定要小心，由于現如今的人愈來愈聰明，許多 合法手腕子根底想像不上，因而許多

　　4、消防橋架橋架色彩

　　業界人舉薦，普通電纜銅線黃中偏紅標明所使用的原材料銅質量，電纜銅線呈紫黑標明殘渣較多，非常容易斷裂。假使購置的是鋁芯電纜線，只需不購置暗黃沒光的就可以了，性價比高的鋁芯是亮堂的雪白色。

　　合法店家就喊著價廉物美的旗幟出售偽劣的電纜電線。

       消防橋架橋架執行規范【含國標厚度闡明】：

     電纜橋架厚度**標準(國標厚度)

　　JB/T：中國機械行業(含機械、電工、儀器儀表等)推薦性行業標準

　　GB：國度強迫規范，簡稱“國標”

　　GB/T：國度引薦規范，簡稱“國標引薦”

　　CECS：中國工程建設標準化協會

　　《JBT10216-2013 電控配電用電纜橋架》
