    順德抗震管廊支架的介紹

    時間: 2020-06-02    來源: 協合電氣    作者: 小協    閱讀數: 566

          橋架廠家介紹抗震管廊支架

      ⒈抗震管廊支架的分類及定義

      按支架的作用分為三大類:承重架,限制性支架和減振架。

      ①承重架:用來接受管道的重力及其它垂直向下荷載的支吊架。它又可分為:剛性支吊架、可變支吊架或彈簧吊架、恒力吊架。

      a、剛性支吊架:用于無垂直位移的場所。

      b、可變支吊架或彈簧吊架:用于有大批垂直位移的場所。

      c、恒力吊架:用于垂直位移較大的中央。

      ②限制性支架:用來阻止、限制或控制管道零碎熱位移的支架。它又可分為導向架、限位架和固定架。

      a、導向架:使管道只能沿軸向挪動的支架,不允許有角位移。

      b、限位架:允許管子的某一點有角位移,但不允許有線位移。

      c、固定架:不允許支承點有三個軸線的全部線位移和角位移。

      ③減振架:用來控制或減除重力和熱膨☆脹作用以外的任何力(如物料沖擊、機械振動、風力及地震等內部荷載)的作用所發生的管道振動的支架。減振架有彈簧和油壓式兩種類型。

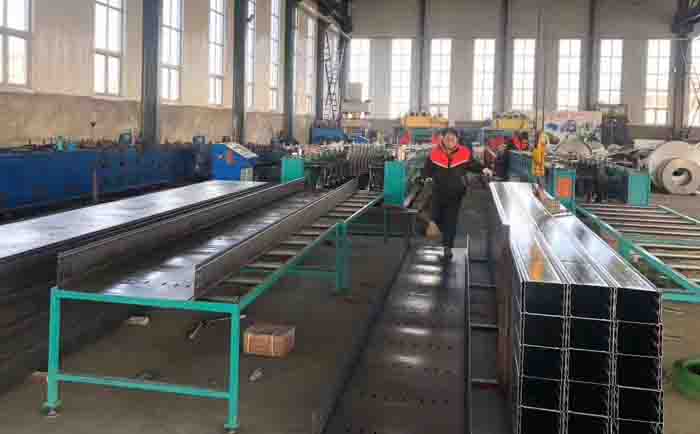

    順德抗震管廊支架生產車間

    上圖:順德抗震管廊支架生產車間

      2.如何確定抗震管廊支架地位的要點

      決議抗震管廊支架的地位次要思索以下幾點:

      ①承重架間隔不應大于支架的**間距。

      除非采取其他添加管?道跨距的措施,否則這一點必需嚴格執行。有壓力脈動的管道還要按管道的固有頻率來決議?支架間距,防止發作共振。為保證不發作共振,通常管道的固有頻率要求在8次/秒以上。

      ①盡量應用已有的土建構造的構件支承,及在管廊的梁柱上支承。

      ②做柔性剖析的管道,支架地位依據剖析決議,并思索支承的可能性。

      ③在垂直管到彎頭左近,或在垂直段重心以上做承重架,垂直段長時,可在?下部增設導向架。

      ④在集中荷載大的管道組成件左近設承重架。

      ⑤盡量使設備接口的受力減小。

      ⑥思索維修方便,使裝配管段時**不需做暫時支架。

      ⑦支架的地位及類型應盡量減小作用力對被生根部件的不良影響。


           希望上文橋架廠家分享的關于抗震管廊支架的分類及定義,確定抗震管廊支架地位的要點對大家有所幫助。
